ỨNG DỤNG CẢM BIẾN HALL TRÊN XE GẮN MÁY

Cảm biến Hall là gì?

Cảm biến Hall là loại cảm biến dùng để phát hiện từ tính của nam châm. Ví dụ như bạn đưa một cục nam châm lại gần cảm biến Hall thì cảm biến sẽ phát ra một tín hiệu và từ tín hiệu đó bạn có thể thực hiện một hành động mà bạn đã đặt trước.

Hiệu ứng Hall là một hiệu ứng vật lý được thực hiện khi áp dụng một từ trường vuông góc lên thanh Hall đang có dòng điện chạy qua lúc đó ta nhận được một hiệu điện thế U sinh ra tại 2 mặt đối diện thanh Hall.

Có hai loại cảm biến Hall. Một loại có đầu ra là tín hiệu Analog và một loại có đầu ra Digital

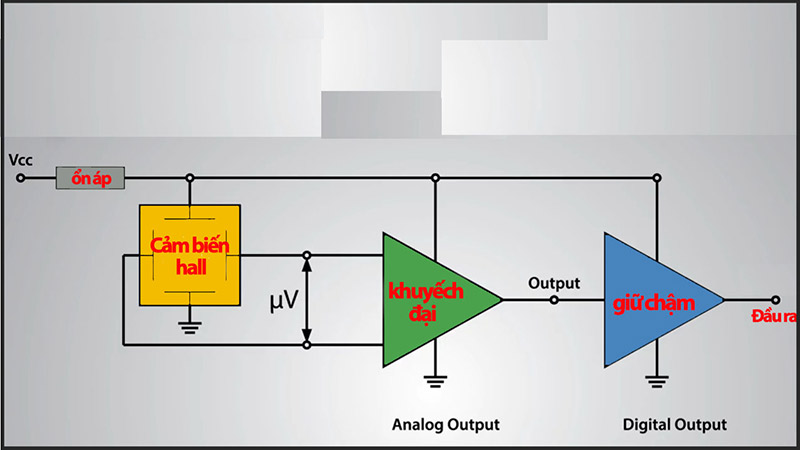

Cảm biến Hall có đầu ra Analog bao gồm ổn áp, cảm biến Hall và bộ khuếch đại.

Cảm biến có đầu ra là tín hiệu digital chỉ cung cấp hai trạng thái đầu ra, “ON” hoặc “OFF”. Các loại cảm biến này có thêm phần tử Schmitt Trigger (giữ chậm) cung cấp độ trễ hoặc hai ngưỡng khác nhau để đầu ra cao hoặc thấp.

Ứng dụng làm cảm biến vị trí bướm ga TPS

Cảm biến Hall được sử dụng làm cảm biến vị trí bướm ga các dòng xe Honda Winner, Yamaha Exciter 150,… gửi tín hiệu điện áp về ECU để điều khiển lượng nhiên liệu.

Tín hiệu cảm biến Hall gửi về ECU là tín hiệu Analog.

Ứng dụng làm cảm biến vị trí trục khuỷu CKP

Cảm biến Hall được sử dụng trên cảm biến vị trí trục khuỷu CKP trên các dòng xe đề từ hiện nay.

Cảm biến CKP Hall gửi tín hiệu Digital (xung) về ECU để ECU điều khiển hệ thống phun xăng điện tử. Đồng thời nó còn xác định vị trí của roto (vô lăng)  theo stato (cuộn điện 3 pha) để điều khiển hệ thống đề từ và sạc.

Ứng dụng làm cảm biến tốc độ xe VS

Cảm biến Hall sử dụng làm cảm biến VS. Khi bánh răng quay nó sẽ thay đổi từ trường và làm cho tín hiệu ra của cảm biến thay đổi liên tục tạo thành xung gửi về ECU hoặc đồng hồ ODO để hiển thị tốc độ xe.
